Tester un téléphone à cadran rotatif ne se résume pas à vérifier que le disque tourne et revient en position. Les pannes les plus fréquentes se nichent dans la qualité des impulsions électriques, l’état des contacts internes et la compatibilité avec les lignes actuelles. Mesurer ces paramètres avec un minimum de méthode permet de distinguer un appareil fonctionnel d’un bel objet muet.
Impulsions du cadran rotatif : les mesures qui séparent un appareil sain d’un cadran défaillant
Le cadran d’un téléphone rotatif compose un numéro en ouvrant et fermant un circuit électrique. Chaque chiffre correspond à un nombre précis d’impulsions : le 3 génère trois ouvertures-fermetures, le 0 en génère dix.
A lire en complément : Surveillance et fonctionnement d'une alarme anti-intrusion
La fiabilité du cadran se juge sur la régularité de ces impulsions. Un cadran en bon état produit des impulsions d’environ 60 à 64 ms ouvertes et 36 à 40 ms fermées par pulse, selon des mesures réalisées avec un microcontrôleur type Arduino raccordé à l’entrée numérique du cadran via une résistance de 2 à 4 kΩ.
| Paramètre mesuré | Cadran fonctionnel | Cadran défaillant |
|---|---|---|
| Durée d’ouverture par pulse | 60 à 64 ms, stable | Variable, supérieure à 80 ms ou irrégulière |
| Durée de fermeture par pulse | 36 à 40 ms, stable | Inférieure à 20 ms ou aléatoire |
| Nombre de pulses pour le chiffre 5 | Exactement 5 | 4 ou 6 (rebonds de contact) |
| Reproductibilité sur 10 essais | Identique à chaque essai | Résultat différent au moins une fois |
Ce test objectif dépasse largement le simple constat que le cadran « clique ». Des durées d’impulsion instables, des interruptions anormalement longues ou un nombre de pulses incohérent pour un même chiffre signalent des contacts oxydés, un ressort de rappel fatigué ou un mécanisme qui colle.
A lire en complément : Comment intégrer une prise pour goulotte electrique dans un bureau moderne ?
Test mécanique du téléphone à cadran : ce que l’oreille et la main révèlent avant tout appareil
Avant de brancher quoi que ce soit, un examen physique du cadran livre déjà des informations exploitables. Le ressort de rappel doit ramener le disque à sa position initiale de façon fluide, sans à-coup ni ralentissement en fin de course.
- Faites tourner le cadran jusqu’au butoir pour chaque chiffre de 1 à 0, puis relâchez. Le retour doit être régulier, sans blocage ni accélération brutale en fin de rotation.
- Écoutez le son produit pendant le retour : une série de clics nets et distincts indique des contacts propres. Un bruit de frottement continu ou un silence entre deux clics suggère un problème mécanique.
- Vérifiez que le cadran ne « saute » pas : en composant plusieurs fois le même chiffre, le nombre de clics perçus doit rester identique à chaque essai.

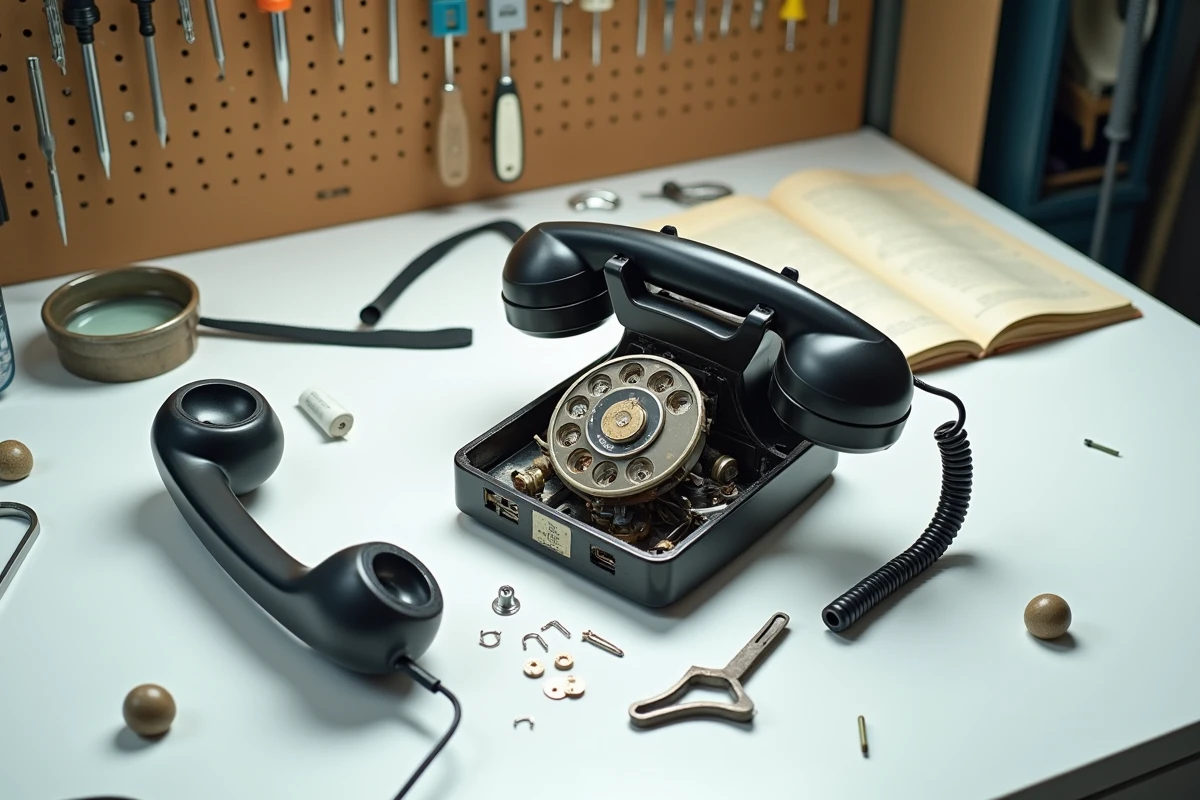

- Inspectez visuellement les contacts (accessibles en ouvrant le boîtier sur la plupart des modèles) : une patine verte ou un dépôt noirâtre signale une oxydation qui perturbe la transmission des impulsions.
Un nettoyage des contacts à l’alcool isopropylique et un coton-tige suffit souvent à restaurer un cadran dont le mécanisme est sain mais dont les performances se sont dégradées avec le temps.
Compatibilité ligne IP et box internet : pourquoi un cadran rotatif peut rester muet sur une ligne moderne
Un téléphone à cadran rotatif utilise la numérotation par impulsions (décimale), alors que les box internet modernes attendent par défaut une numérotation par fréquences vocales (DTMF). C’est le point de blocage le plus courant quand on tente de faire fonctionner un ancien appareil sur une ligne actuelle.
Certaines box permettent de basculer la ligne téléphonique en mode impulsionnel dans les paramètres d’administration. En revanche, d’autres modèles ne proposent plus cette option, ce qui rend le cadran rotatif inutilisable sans adaptateur externe.
Adaptateur impulsions vers fréquences vocales
Un convertisseur d’impulsions en tonalités DTMF se branche entre le téléphone et la prise de la box. Il traduit chaque série de pulses mécaniques en signal sonore compris par la ligne IP. Sans ce convertisseur, le cadran tourne dans le vide sur la majorité des installations récentes.
Pour tester si votre ligne accepte la numérotation décimale sans adaptateur, décrochez le combiné, attendez la tonalité, puis composez un numéro simple (le 3131 par exemple). Si l’appel aboutit, la ligne reconnaît les impulsions. Si rien ne se passe après la composition, la box filtre ce mode.
Vérifier le combiné et le circuit audio d’un vieux téléphone
Le cadran n’est qu’une partie du circuit. Un téléphone à cadran rotatif peut composer correctement sans que l’audio fonctionne. Le combiné contient un écouteur et un microphone reliés au circuit principal par un cordon spiralé, souvent le premier élément à lâcher.
Testez l’écouteur en décrochant sur une ligne active : la tonalité doit être claire, sans grésillement ni coupure. Un son intermittent pointe vers un fil cassé dans le cordon du combiné, surtout au niveau des raccords.
Pour le microphone, appelez un autre poste ou un répondeur et parlez. Si votre interlocuteur vous entend mal ou pas du tout, le microphone (souvent une capsule en carbone sur les modèles anciens) est probablement hors service. Ces capsules se remplacent, mais elles se trouvent de plus en plus difficilement.
Mesure de la tension de ligne au multimètre
Un multimètre réglé en tension continue permet de vérifier que le téléphone reçoit bien le courant de la ligne. La tension au repos sur une ligne analogique se situe autour de 48 V, et chute nettement lorsque le combiné est décroché. Sur une prise de box internet, la tension peut différer selon le modèle.
Si le multimètre n’affiche aucune tension aux bornes de la prise, le problème vient de la ligne ou du branchement, pas du téléphone. Ce test élimine d’emblée une source de confusion fréquente.
Un téléphone à cadran rotatif qui passe tous ces contrôles (impulsions régulières, retour mécanique fluide, audio clair dans les deux sens, tension de ligne correcte) a toutes les chances de fonctionner normalement. Le maillon faible reste la compatibilité avec les box récentes : vérifier le support du mode impulsionnel par votre opérateur avant de chercher une panne sur l’appareil lui-même évite des heures de diagnostic inutile.
