La prise modulaire installée dans le tableau électrique n’est pas un accessoire de confort. Depuis la dernière version de la norme NF C 15-100, elle fait partie des composants obligatoires de toute installation neuve ou rénovée. Deux prises 2P+T 16 A minimum, un disjoncteur dédié, un emplacement sur rail DIN : le cadre est précis, mais les questions pratiques restent nombreuses au moment de passer à l’achat ou au câblage.
Prise modulaire sur rail DIN : ce que la norme impose vraiment
La NF C 15-100, dans sa version applicable depuis le 27 novembre 2015, exige la présence d’au moins deux prises modulaires 2P+T 16 A dans la gaine technique logement (GTL). Ces prises doivent être accessibles sans démontage du coffret.
A lire également : Comment intégrer une prise pour goulotte electrique dans un bureau moderne ?
Leur rôle premier n’est pas d’alimenter un aspirateur ou un chargeur de téléphone. Elles sont prévues pour les équipements de communication (box internet, switch réseau) et, de plus en plus, pour les dispositifs domotiques ou de recharge qui trouvent leur place dans l’ETEL (espace technique électrique du logement).
Si le tableau électrique ne dispose pas de place suffisante, la norme autorise l’installation de ces prises dans le coffret de communication, à condition qu’elles restent dans la GTL. En revanche, les installer ailleurs (dans une pièce adjacente, sur une multiprise volante) ne satisfait pas l’exigence réglementaire.
A découvrir également : Radiateur électrique livré sans prise : pourquoi et que faire concrètement ?
Disjoncteur dédié pour prise de tableau : calibre et raccordement
Chaque prise modulaire doit être protégée par un disjoncteur divisionnaire de 16 A. Ce disjoncteur est lui-même placé en aval d’un interrupteur différentiel 30 mA, comme tout circuit terminal du tableau.
Un point souvent négligé : le disjoncteur protégeant la prise modulaire ne doit pas être mutualisé avec un autre circuit (éclairage, prises murales). La norme impose un circuit dédié. La section de câble recommandée est du 2,5 mm², raccordée en respectant le code couleur standard (phase, neutre, terre).
Connecteurs rapides ou bornes à vis
Le raccordement peut se faire par bornes à vis classiques ou par connecteurs rapides selon le modèle de prise choisi. Les connecteurs rapides simplifient l’intervention, mais vérifiez que le serrage reste fiable dans le temps, surtout si la prise alimente un appareil en fonctionnement permanent comme une box internet.
Avant tout raccordement, la coupure de l’alimentation générale au disjoncteur de branchement est une étape non négociable. Un contrôle d’absence de tension avec un VAT (vérificateur d’absence de tension) doit précéder toute manipulation dans le coffret.
Réserve de modules et anticipation : ce que change l’édition 2024-2025
La NF C 15-100 a fait l’objet d’une nouvelle édition publiée en 2024, rendue applicable de façon exclusive aux constructions neuves et rénovations lourdes à partir du 1er septembre 2025. Le livret NF C 15-100-10, dédié à l’habitat résidentiel, renforce les exigences sur la composition du tableau.
L’un des changements concrets concerne la réserve de modules. Il est désormais encadré de prévoir au moins 20 % de modules libres dans le tableau (ou un minimum de six modules en logement collectif). Cette réserve facilite l’ajout ultérieur de circuits, y compris de prises modulaires supplémentaires pour de futurs équipements : borne IRVE, passerelle domotique, onduleur.
En pratique, choisir un coffret avec une ou deux rangées de plus que le strict nécessaire au moment de l’installation évite de devoir remplacer le boîtier quelques années plus tard. Le surcoût à l’achat est modeste comparé au coût d’une intervention complète de remplacement.

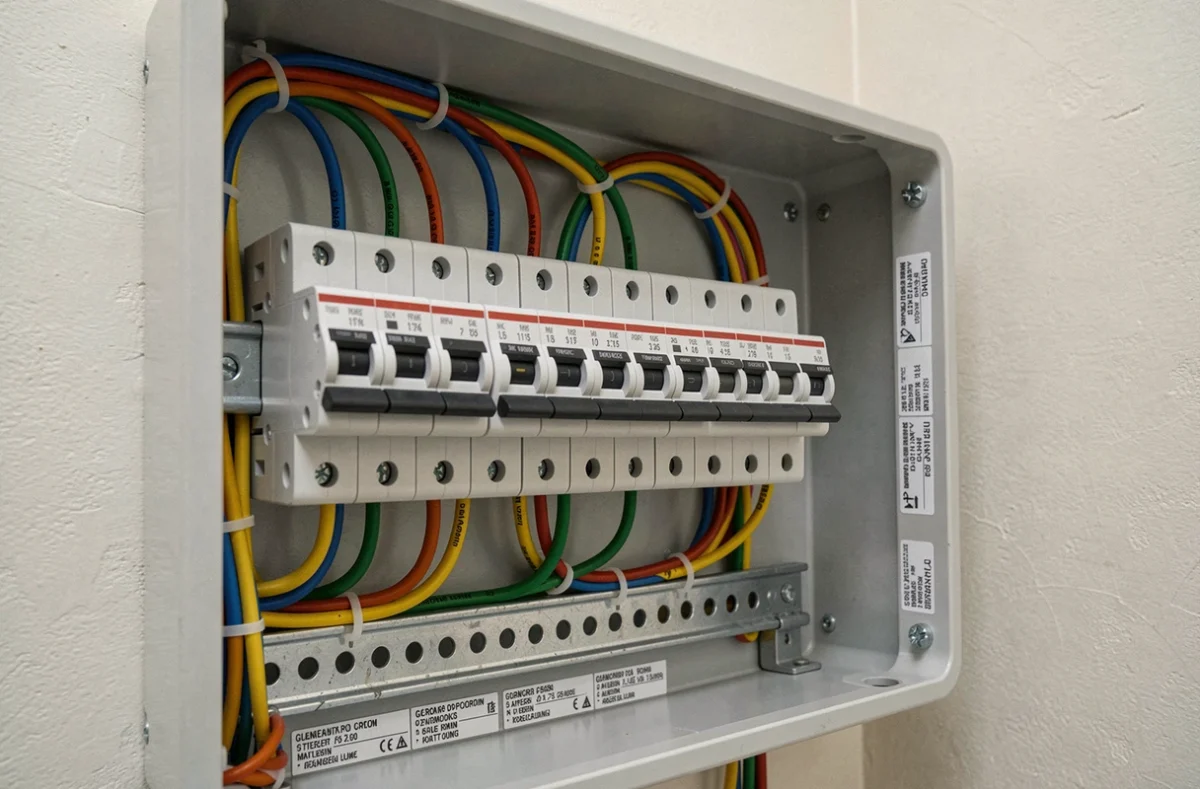

Boîtier tableau : dimensions et compatibilité rail DIN
Une prise modulaire occupe généralement deux à trois modules sur le rail DIN. Avec le disjoncteur dédié (un module), comptez donc trois à quatre modules par prise. Pour deux prises obligatoires, prévoyez au minimum six à huit modules réservés à cet usage, en plus des circuits existants.
- Vérifiez la largeur du rail DIN disponible avant d’acheter la prise modulaire : certains coffrets compacts ne laissent aucune marge
- Privilégiez un boîtier avec capot amovible plutôt qu’une porte opaque, pour accéder facilement aux prises sans ouvrir tout le tableau
- Contrôlez la compatibilité de la prise avec la marque du coffret (Legrand, Schneider, Hager) : les clips de fixation diffèrent parfois d’un fabricant à l’autre
Prise modulaire pour box internet et domotique : usages concrets dans l’ETEL
Les deux prises réglementaires de la GTL servent en priorité à alimenter les équipements de communication. La box internet, le routeur Wi-Fi ou un NAS domestique sont les premiers candidats. Brancher ces appareils directement dans le tableau, à proximité de l’arrivée fibre ou ADSL, réduit la longueur de câble et limite les perturbations.
Avec la montée en puissance de la domotique résidentielle (gestionnaires d’énergie, compteurs communicants, modules Zigbee ou KNX sur rail DIN), les prises modulaires deviennent un point d’alimentation stratégique pour tout ce qui pilote l’installation. Certains installateurs prévoient désormais trois ou quatre prises dans le tableau, anticipant les besoins liés à la recharge de véhicule électrique (alimentation du module IRVE) ou à la supervision photovoltaïque.
Ce qui ne se branche pas sur une prise modulaire
- Un appareil de forte puissance (radiateur, sèche-linge) : la prise 16 A du tableau n’est pas conçue pour une charge permanente au-delà de quelques centaines de watts
- Une multiprise avec plusieurs appareils en cascade : le risque de surcharge dépasse rapidement la protection du disjoncteur 16 A
- Un outillage de chantier temporaire sans vérification préalable de la puissance appelée
La prise modulaire reste un point d’alimentation auxiliaire. Sa vocation est la communication et la supervision, pas la distribution de puissance.
Au moment de planifier votre tableau, le réflexe à garder : deux prises obligatoires, un disjoncteur 16 A par prise, une réserve de modules pour les ajouts futurs. Le reste dépend de la complexité de votre installation et des équipements que vous prévoyez d’intégrer dans les années à venir.
