Un branchement prise 3 fils repose sur un principe simple, mais la qualité de l’exécution fait toute la différence entre une installation fiable et un point chaud qui finira par poser problème. Nous détaillons ici la méthode rigoureuse, en insistant sur les points que les tutoriels grand public survolent.
Section du conducteur et calibre du disjoncteur : le dimensionnement avant le câblage
Avant de toucher au mécanisme de la prise, vérifiez la cohérence entre la section des fils et la protection au tableau. Un circuit prises en fil de 2,5 mm² protégé par un disjoncteur 20 A reste la configuration standard imposée par la norme NF C 15-100.
Lire également : WC avec lave-main avantages inconvénients côté entretien et durabilité
Raccorder une prise sur un fil de 1,5 mm² protégé par un disjoncteur 16 A est toléré dans certains cas anciens, mais créer un nouveau point de soutirage en 1,5 mm² sur un circuit existant en 2,5 mm² provoque une incohérence de section. Le risque : un échauffement localisé au niveau du conducteur le plus fin, invisible jusqu’au jour où la charge augmente.
Nous recommandons de vérifier systématiquement au tableau quel disjoncteur divisionnaire protège le circuit concerné. Si le repérage est absent, un simple test de coupure suffit : déclenchez un disjoncteur, puis contrôlez au multimètre l’absence de tension sur la prise à câbler.
A voir aussi : Coffre fort scellé pour maison : critères essentiels avant l'achat
Bornes automatiques ou bornes à vis : impact sur la fiabilité du branchement prise
Les mécanismes récents proposent deux types de connexion. Les bornes automatiques (à ressort) acceptent le fil dénudé par simple insertion. Les bornes à vis serrent le conducteur sous une platine.
Les bornes automatiques simplifient le geste, mais elles imposent une longueur de dénudage précise, généralement indiquée par un gabarit moulé sur le mécanisme. Un fil trop court ne sera pas maintenu par le ressort. Un fil trop long dépasse de la borne et risque un contact accidentel dans la boîte d’encastrement.
- Borne automatique : dénuder sur la longueur exacte du gabarit (souvent autour de 10 à 12 mm selon le fabricant), insérer droit, tirer légèrement pour vérifier le maintien.
- Borne à vis : dénuder un peu plus long, former un crochet en U dans le sens de serrage de la vis, serrer fermement sans écraser le cuivre.
- Dans les deux cas : aucun brin de cuivre visible ne doit rester hors de la borne. Un brin libre dans le boîtier est un court-circuit en attente.
Les bornes à vis restent plus fiables sur le long terme pour les circuits fortement sollicités (multiprises, électroménager). Les bornes automatiques conviennent aux circuits d’éclairage ou aux prises à faible charge.

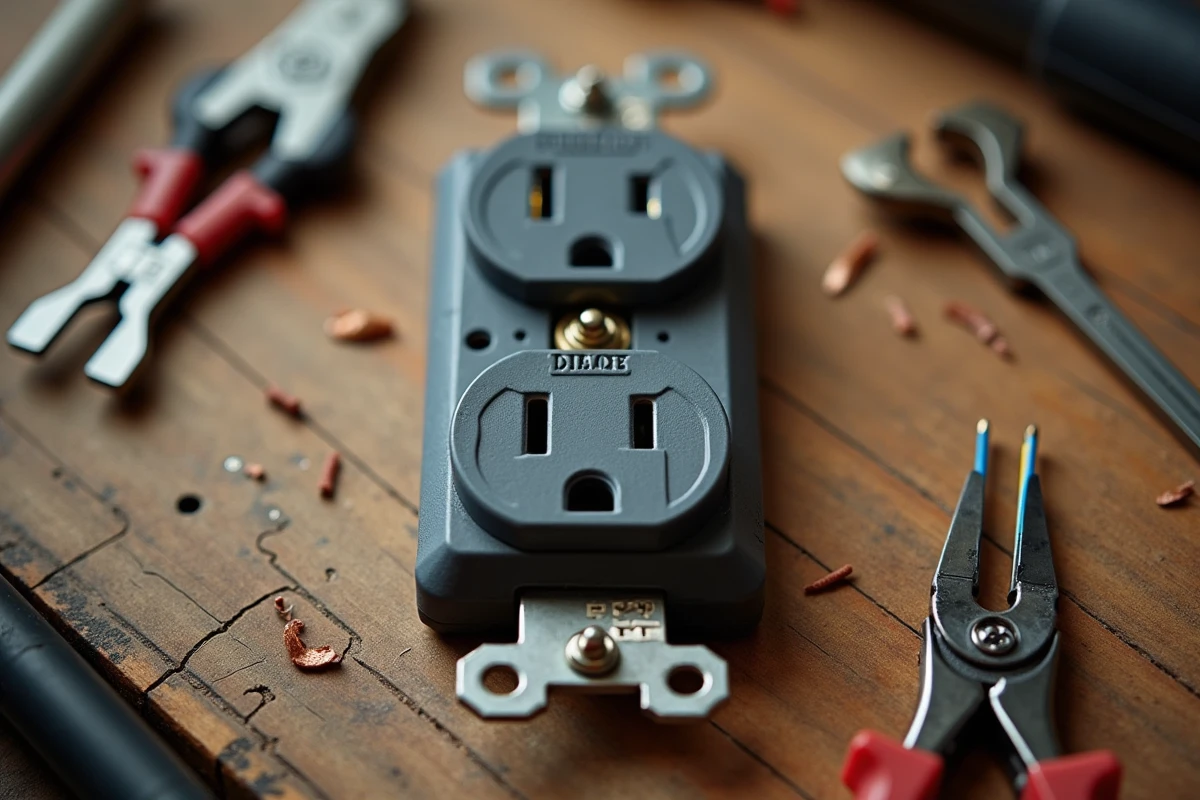

Raccordement des 3 fils sur la prise électrique : phase, neutre, terre
Chaque prise de courant avec terre dispose de trois bornes distinctes. Le fil de phase (rouge, marron ou noir) se connecte sur la borne repérée L. Le fil neutre (bleu) se connecte sur la borne repérée N. Le fil de terre (vert-jaune) se connecte sur la borne marquée du symbole de terre, reliée à la broche centrale.
Couleurs non standard en rénovation
Dans les installations antérieures aux années 1970, les couleurs ne suivent pas le code actuel. Nous observons régulièrement des fils gris, noirs ou même blancs sans repérage cohérent. Dans ce cas, le multimètre en position voltmètre est le seul outil fiable pour identifier la phase.
Remettez temporairement le courant au tableau. Mesurez entre chaque fil et la terre : le fil qui affiche une tension proche de 230 V par rapport à la terre est la phase. Coupez de nouveau le disjoncteur avant de procéder au raccordement.
Cas fréquent : plusieurs fils par borne
Quand la prise alimente un circuit en série (repiquage), vous pouvez trouver deux fils de phase, deux neutres et parfois trois fils de terre dans la boîte. La plupart des mécanismes n’acceptent que deux conducteurs par borne. Au-delà, un raccordement par connecteur de type Wago dans la boîte d’encastrement est la solution propre : regroupez les fils de même fonction dans un connecteur, puis tirez un seul fil vers la borne du mécanisme.
Fixation et vérification après branchement de la prise
Une fois les trois fils connectés, repoussez délicatement les conducteurs dans la boîte d’encastrement sans plier à angle vif. Un pli trop serré sur un fil rigide en 2,5 mm² peut fissurer l’isolant à terme.
Vissez le mécanisme dans la boîte, posez la plaque de finition, puis procédez à la vérification. Remettez le disjoncteur en service et mesurez :
- Tension entre phase et neutre : valeur attendue autour de 230 V.
- Tension entre phase et terre : même ordre de grandeur, confirmant la continuité du conducteur de protection.
- Tension entre neutre et terre : une valeur très faible (quelques volts maximum) indique un câblage correct. Une tension élevée signale une inversion phase/neutre ou un défaut de terre.
Tester la continuité de terre avant de refermer la plaque évite de devoir tout démonter après coup. Un simple ohmmètre entre la broche de terre de la prise et la barrette de terre du tableau doit indiquer une résistance très faible.
Obligation du conducteur de terre : ce que dit la norme NF C 15-100
Toute prise de courant 230 V doit être raccordée à un conducteur de protection dans les pièces de vie. Créer une nouvelle prise sans fil de terre (seulement phase et neutre) est interdit en rénovation, même si le reste du circuit est ancien. Les assureurs vérifient désormais la conformité du câblage lors d’un sinistre d’origine électrique : une prise mal câblée peut entraîner un refus d’indemnisation.
Si votre installation ne dispose pas de réseau de terre, la priorité est de faire tirer un conducteur de protection depuis le tableau avant d’ajouter la moindre prise. Raccorder le fil vert-jaune à un tuyau d’eau ou à une structure métallique quelconque n’est pas une mise à la terre conforme, c’est un danger supplémentaire.
Le branchement d’une prise 3 fils ne pardonne pas l’approximation. Chaque borne a une fonction, chaque fil a une section calibrée, chaque connexion doit être vérifiée sous tension avant la mise en service définitive. Un multimètre et quelques minutes de contrôle séparent une installation sûre d’un circuit qui finira par déclencher le différentiel, ou pire.
